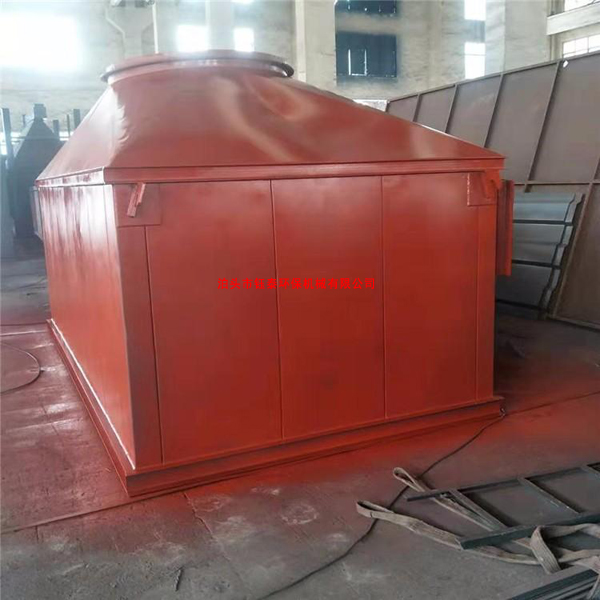

一、設備簡介

　　本設備為旋風類除塵器，機芯主要部件：導向器、旋風子、排氣管均采用優質陶瓷精制成，其凈化原理：煙氣經切向進入旋風子，在其引導下，煙氣沿筒內壁高速下旋，塵粒在離心力的作用下，實現氣塵分離，凈化后煙氣經排氣管排出。

　　陶瓷多管除塵器雖然除塵效率與袋式和靜電除塵器還有些差距，但其在配合有一定除塵效率的脫硫塔時，效果也很理想，并且其優點也非常明顯：購置成本低（大約是袋式除塵器的十五分之一，靜電除塵器的十八之一），無運行成本（無易損件和電機等），使用壽命長（陶瓷的耐磨性和耐高溫、耐腐蝕性都首屈一指），這些優點不僅可以大大節約成本，而且可長時間連貫使用，不用因為需要維護而影響使用效率。

二、工作原理

　　從鍋爐/窯爐來的煙氣進入由若干個并聯的陶瓷多管旋風除塵器單元組成的陶瓷多管除塵器。它由多個陶瓷多管旋風子單元組成，這些單元被有機的組合在一個殼體內，有總的進氣管、排氣管和灰斗。含塵氣體由總進氣管進入氣體分布室，隨后進入旋風體和導流片之間的環形空隙。導流片使氣體由直線運動變?yōu)閳A周運動，旋轉氣流的絕大部分沿旋風體自圓筒體呈螺旋形向下，朝錐體流動，含塵氣體在旋轉過程中產生離心力，將密度大于氣體的塵粒甩向筒壁。塵粒在與筒壁接觸，便失去慣性力而靠入口速度的動量和向下的重力沿壁面向下落入排灰口進入總灰斗。灰斗排灰可以有多種自動排灰形式。旋轉下降的外旋氣流到達錐體下端位時，因圓錐體的收縮即以同樣的旋轉方向在旋風管軸線方向由下而上繼續做螺旋形流動（凈氣），經過旋風體排氣管進入排氣室，由總排氣口排出，總排氣管可以根據需要放置在側向或頂部。

三、主要技術性能和參數

　　除塵效率：80～93%

　　阻力：800～900Pa

　　林格曼黑度：0～1級

　　煙塵排放濃度：≤180mg/m³

　　進口流速：10～16m/s
