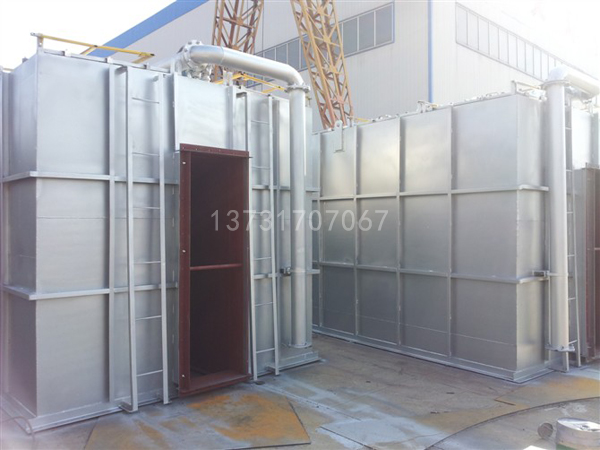

礦山砂石生產線布袋除塵器儀表及控制系統

發布日期：2017-12-10 14:04

　　我公司礦山砂石生產線布袋除塵器控制系統采用西門子PLC控制，所有設備均可在除塵控制室或主控室的操作員站上實現控制。采用DCS遠程控制，其控制系統達到具有自動識別、判斷和自動處理故障、實現歷史數據再現和無人值守的功能。
　　系統采用網絡系統，減少布線，做到投資省、能耗低、操作簡便、運行費用低。
　　脈沖清灰自動控制采用定時（時間可在操作柜上設定）控制方式。
　　整套除塵控制系統以除塵器PLC為中心，系統各設備的控制由除塵器PLC實現，并與工廠大系統連接，由除塵系統PLC采集并傳送系統各設備的運行數據。
　　（1）我方提供的控制裝置箱柜采用密封結構，能防塵、防塵、防小動物進入，以確保設備安全。
　　（2）控制機柜有足夠的強度和剛度，不易變形；
　　（3）PLC的I/O點留有足夠的輸出和輸入接口；
　　（4）機柜防電磁干擾，保證系統不會誤動。

　　控制系統要求
　　（1）開關接點通過的連續電流小于其額定值的80%；
　　（2）系統中的運轉設備均設置機械故障檢測和報警裝置，當任一運轉設備發生故障時，立即發出故障信號，并送至操作室內，在主控柜顯示并聲光報警，運轉設備自動斷電停運。
　　指示燈顏色應用：
　　綠色：電源斷開、除塵器停運、閥門全關等
　　紅色：電源閉合、除塵器運行、閥門全開等
　　綠色燈加紅色燈：閥門半開
　　白色：控制回路電源監視燈
　　黃色：不正常狀態
　　（3）隨本體供應的檢測元件、儀表及控制設備選用通用的O產品，并符合O有關標準。控制系統出廠前作相應模擬工況下的動作試驗。電器儀表裝置在出廠前進行測試，保證到現場后，接上電源和氣源即可正常運轉。
